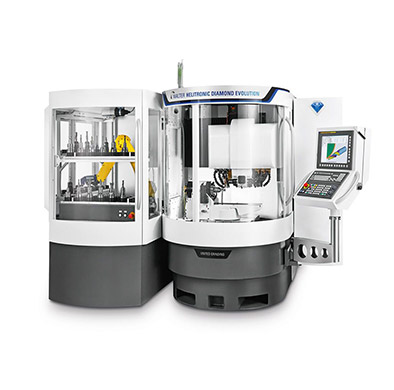

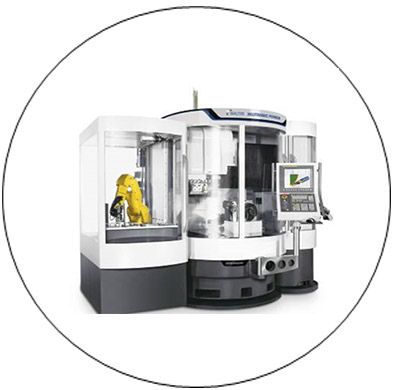

Součástí strojního vybavení naší nástrojárny je také univerzální bruska nástrojů s 5CNC řízenými osami.

V tomto čísle si představíme právě tento stroj, který je v rámci Denso skupiny pouze v DMCZ, a proto jsme na něj patřičně velmi hrdí. Jedná se o stroj s plně aktivní robotizací a díky své univerzálnosti jsme schopni vyrábět různé druhy fréz.

Specifikace stroje

Co Vás vedlo k nákupu tohoto stroje?

Jako Nástrojárna a další procesy v DMCZ jsme měli velké náklady na nákup nových fréz a neměli jsme možnost přebrusu opotřebených nástrojů za rozumnou cenu. Po návštěvě BVV jsme začli přemýšlet o pořízení. Další motivátor pro nás byla i automatizace v podobě Fanuc robota.

Jaké výrobky se na stroji vyrábí?

Na naší univerzální brusce nástrojů s 5CNC řízenými osami vyrábíme různé druhy fréz.

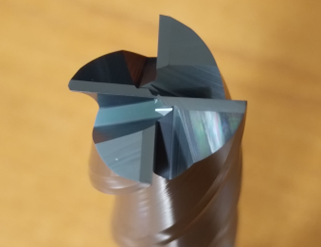

FRÉZY VÁLCOVÉ – OSTRÉ (DS1)

Univerzální použití pro oceli do 52 hrc

Vlastnosti

• 4-břité provedení
• Úhel stoupání šroubovice: 35o
• Zrnitost karbidu: 0,65 µm
• Sorta karbidu: K40UF
• Použitý povlak: AICrN (šedý)
• Rektifikované řezné hrany

Aplikace

• Odlehčení ve dvou délkách
• Vhodné pro konstrukční a nástrojové oceli
• Použitelné pro nerezové oceli a slitiny titanu
• Cena od 349,- až 2 219,- Kč za kus bez DPH

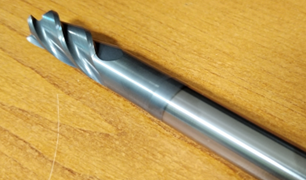

FRÉZEY VÁLCOVÉ – TOROIDNÍ (DT1)

Univerzální použití pro oceli do 52 hrc

Vlastnosti:

• 4-břité provedení
• Zrnitost karbidu: 0,65 µm
• Sorta karbidu: PC F10
• Použitý povlak: AICrN (šedý)
• Rektifikované řezné hrany
• Nepravidelná rozteč břitů pro potlacení vibrací
• Dlouhé provedení a dva typy rádiusů

Aplikace:

• Vhodné pro konstrukční a nástrojové oceli
• Použitelné pro nerezové oceli a slitiny titanu
• Cena od 449,- až 1 199,- Kč za kus bez DPH

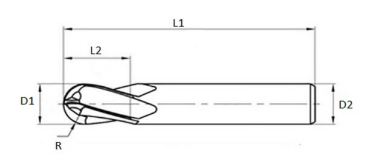

FRÉZY VÁLCOVÉ – KULOVÉ (DK1)

Univerzální použití pro oceli do 52 hrc

Vlastnosti:

• 2-břité provedení
• Zrnitost karbidu: 0,65 µm
• Sorta karbidu: PC F10
• Použitý povlak: AICrN (šedý)
• Rektifikované řezné hrany
• Dlouhé provedení

Aplikace:

• Vhodné pro konstrukční a nástrojové oceli
• Použitelné pro nerezové oceli a slitiny titanu
• Cena od 449,- až 1 199,- Kč za kus bez DPH

Jak probíhá a jak dlouho trvá výroba 1 výrobku na této brusce?

Vyrábíme nástroje v rozmezí průměru od 6mm do 20mm. Průměrný čas výroby 1 výrobku je zhruba 13 minut. Výroba začíná upnutím roubíku daného průměru. Poté vytvořením programu geometrie nástroje a samotného výbrusu finální frézy. Součástí je samozřejmě i založení roubíků do zásobníku a o celý proces se stará už jen robot. Po výrobě frézy každý nástroj proměříme v měřící stanici, kde kamery vyhodnotí přesnost a kvalitu frézy.

Kolik výrobků se na stroji vyrobí ročně?

Za jeden rok jsme schopni vyrobit 9 360 kusů fréz.

Jedná se o jediný stroj tohoto typu v Denso skupině. Využívají výrobu na tomto stroji i jiné pobočky skupiny Densa?

Zatím se nám úplně nedaří přesvědčit EU Denso závody k 100% využití našeho stroje. V minulosti jsme spolupracovali s Densem Maďarsko. Nyní se snažíme ve spolupráci s PU oddělením nastartovat spolupráci s EU Denso závody.
